GOST 12820-80, ГОСТ 12820-80 Plate Flange PN0.6Mpa | JIS 10K Flange, 16K Flange, ANSI 150LB Flange, 300LB Flange, PN16 Flange, PN10 Flange

Давление PN = 0,6 МПа (6 кгс/с м²)

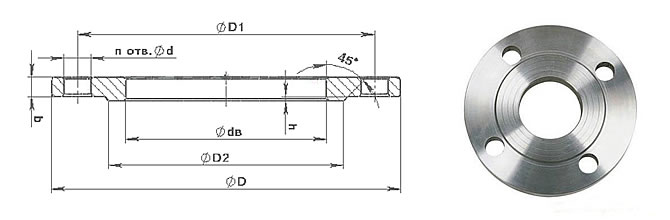

Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)	80	55	19	10	11	4	0,33
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)	90	65	26	12			0,53
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)	100	75	33	12			0,64
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)	120	90	39	13	14		1,01
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)	130	100	46	13			1,21
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)	140	110	59	13			1,33
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)	160	130	78	13			1,63
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)	185	150	91	15	18		2,44
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)	205	170	110	15			2,85
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)	235	200	135	17		8	3,88
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)	260	225	161	17			4,39
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)	315	280	222	19			5,89
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)	370	335	273	20		12	7,67
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)	435	395	325	20	22		10,28
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)	485	445	377	22			12,58
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)	535	495	426	24		16	15,2
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)	640	600	530	25		16	19,72
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)	755	705	630	25	26	20	26,24
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)	975	920	820	27	30	24	46,14
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)	1 175	1 120	1 020	31	30	28	64,36
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)	1 400	1 340	1 220	34	33	32	99,03

Проход условный Dy	Py 0,6 МПа (6 кгс/см2)
	dн	dв	b	Масса, кг
	dн	dв	b	с соединительным выступом	с выступом	с впадиной
10	14	15	10	0,31	0,31	0,30
15	18	19	10	0,33	0,33	0,32
20	25	26	12	0,53	0,53	0,51
25	32	33	12	0,64	0,64	0,62
32	38	39	13	1,01	1,02	0,98
40	45	46		1,21	1,19	1,16
50	57	59		1,33	1,30	1,27
65	76	78		1,63	1,60	1,55
80	89	91	15	2,44	2,40	2,35
100	108 (А)	110		2,85	2,81	2,72
100	114 (Б)	116		2,73	2,66	2,60
125	133 (А)	135	17	3,88	3,84	3,70
125	140 (Б)	142		3,68	3,59	3,50
150	152 (А)	154		4,63	4,65	4,43
	159 (Б)	161		4,39	4,36	4,19
	168 (В)	170		4,09	3,98	3,89
(175)	194	196	19	5,36	5,33	5,14
200	219	222		5,89	5,86	5,65
(225)	245	245		6,60	6,60	6,29
250	273	273	20	7,67	7,64	7,34
300	325	325	20	10,28	10,18	9,74
350	377	377	22	12,58	12,45	12,00
400	426	426	24	15,20	15,07	14,53
(450)	480	480	24	17,25	17,04	16,52
500	530	530	25	19,72	19,57	18,86
600	630	630	25	26,24	25,91	24,96
(700)	720	720	27	36,68	36,27	35,28
800	820	820	27	46,14	45,66	43,65
(900)	920	920	29	55,10	-	-
1000	1020	1020	31	64,36
1200	1220	1220	34	99,03
1400	1420	1420	43	161,45
1600	1620	1620	48	203,05

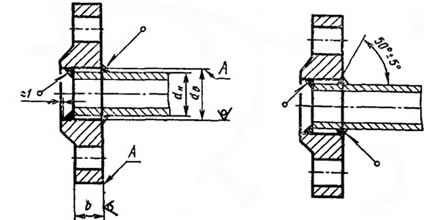

Фланцы стальные плоские приварные с соединительным выступом по ГОСТ 12820-80
